Zubehör: ASR

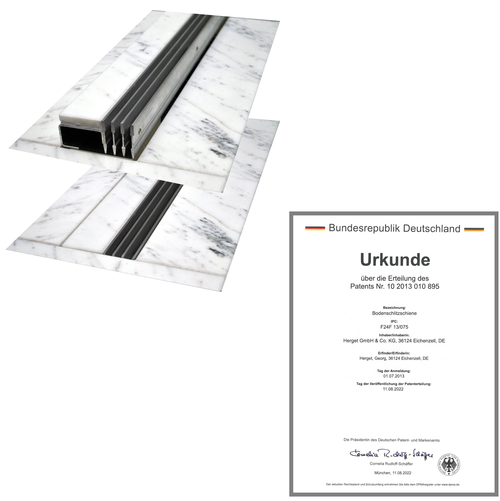

Revisionierbare Boden-Schlitzschiene ASR

Rahmen

mit Seitenwangen und Aufnahmenuten für Diffusions-Luftleitbleche. Diese ermöglichen eine gleichmäßige Luftverteilung. Gleichzeitig werden in den Nuten die seitlichen Enddeckel befestigt. Querstreben erhöhen die Formstabilität und dienen gleichzeitig zur Aufnahme der höhenverstellbaren Befestigungsschienen. Durch die stufenlose Höhenverstellung wird die genaue Anpassung an die Aufbauhöhe des Fertigfußbodens ermöglicht.

Die Befestigungsschienen sind in mehreren Größen erhältlich, so dass insgesamt Aufbauhöhen von 115 bis 220 mm realisiert werden können. Mittels Sonderanfertigung sind auch größere Aufbauhöhen möglich. An den Seitenwangen befestigte Tragbügel mit höhenverstellbaren Auflagepunkten dienen zur Aufnahme und Feinjustierung der Abdeckplatte. Seitenwangen, Befestigungsschienen und Enddeckel bilden zusammen mit dem Rohboden einen umlaufend geschlossenen Bodenkanal. Alternativ zu den seitlichen Befestigungsschienen kann der Rahmen auch auf einem allseitig geschlossenen Unterbaukanal aufgesetzt werden.

Diese Ausführung erfüllt höchste Ansprüche an Hygienestandards. Reinigungs- und Spritzwasser kann über Ablaufstutzen sicher abgeleitet werden. Diese Lösung bietet sich ebenfalls an, wenn ein Zuluftanschluss von unten nicht möglich ist. In diesem Fall können flache Boden-Luftkanäle seitlich am Unterbaukanal angeschlossen werden. Die Fixierung und Befestigung des Rahmens in seitlichen Langlochnuten ermöglicht ebenfalls eine stufenlose Höhenverstellung zur Anpassung an die Aufbauhöhe des Fertigfußbodens.

Herausnehmbare Abdeckplatte

bestehend aus der Auflagefläche für einen bauseitigen Bodenbelag und der integrierten Lüftungsschiene. Distanzhülsen aus PVC gewährleisten eine präzise und konstante Schlitzbreite. Ab der 2-schlitzigen Ausführung enthält die Lüftungsschiene eine bzw. mehrere, einseitig angeschrägte, Zwischenlamellen. Zum Schutz vor Beschädigung und Verschmutzung während der Bauphase, insbesondere beim Einbringen des Estrichs, ist als Zubehör eine angepasste Abdeckschiene erhältlich.

Bodenschlitzschiene AS

5 Baugrößen
2 Ausführungsvarianten

Zubehör

• Diffusions-Luftverteilblech AS-DLV
• Steckverbinder AS-STV
• Enddeckel AS-END
• Winkelecke AS-WE
• Baustellen-Abdeckprofil AS-AP
• Beidseitiger Klebeflansch AS-KF
• Klebeflansch AS-KFS stirnseitig
• Hakengriffe AS-HK

Befestigungsschiene

• Befestigungsschiene AS-BF

Unterbaukanal

• Unterbaukanal UBK
• Ausschnitt UBK rund / rechteckig
• Ablaufstutzen UBK
• Zuluftstutzen UBK rechteckig
• Zuluftstutzen UBK rund
• Winkelecke UBK

Allgemeine Planungshinweise

• Gesamtlänge der Schlitzschiene ermitteln
• Baugröße der Schlitzschiene bestimmen (Diagramm)
• Ausführungsvariante festlegen (Standard mit Befestigungsschiene/  Ausführung mit Unterbaukanal)
• Zubehör auswählen
• Fußbodenaufbauhöhe ermitteln und entsprechend Baugröße der Befestigungsschiene bzw. des Unterbaukanals festlegen
• Lage und Anzahl der Einspeisungen festlegen
