Boden-Schlitzschiene AS
Auf einen Blick
Beschreibung
Technische Daten
Konfiguration
Planungs- & Montagehinweise
- Korrosionsbeständiges Aluminiumprofil
- Für Meerwasser- oder Mineralbäder sind die Schlitzschienen in eloxierter Ausführung lieferbar
- Neu entwickelte Form mit verbesserter Luftführung und Formstabilität für den Einsatz speziell in Schwimmhallen
- Fertigungsteillängen bis 3000 mm
- Gehrungsschnitte mit beliebigen Winkeln bis 90°
- Ausgewogene Luftführung
- Abschleierung der Scheiben ohne nennenswerte Erhöhung der Energieverluste
- Keine abfallende Kaltluft vor den Scheiben, dadurch Verhinderung von Zugerscheinungen im Bodenbereich
- Architektonisch gut integrierbar
- Keine Heizkörper in der Schwimmhalle erforderlich
- Volle Deckung des Wärmebedarfs
- Behagliches Raumklima
- Leichte Montage auf dem Rohfußboden durch höhenverstellbare Befestigungselemente und sonstiges Zubehör
Boden-Schlitzschiene AS

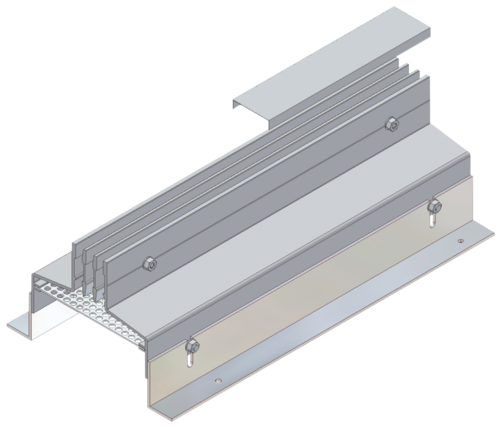

Die Schlitzschiene besteht in ihren Hauptteilen aus den Seitenwangen, den Zwischenlamellen, den Distanzhülsen und den Befestigungswinkeln. Befestigungswinkel, Seitenwangen und Enddeckel bilden mit dem Rohboden zusammen einen umlaufend geschlossenen Kanal im Estrich.
Die Befestigungswinkel sind in mehreren Größen erhältlich, sodass man Höhen von 100 bis 205 mm einstellen kann. Auf Wunsch können auch größere Höhen realisiert werden.
Durch die Distanzhülsen zwischen den Seitenwangen wird eine präzise Schlitzbreite von 8 mm gewährleistet.
Die Seitenwangen sind zusätzlich mit einer Aufnahmenut für Diffusions-Luftleitbleche versehen. Diese ermöglichen eine gleichmäßige Luftverteilung. Gleichzeitig werden in den Nuten die seitlichen Enddeckel befestigt.
Ab der 2-schlitzigen Ausführung wird die Schlitzschiene mit einer bzw. mehreren Zwischenlamellen geliefert, welche den Luftstrahl leicht in den Raum lenken. Durch die Ablenkung des Luftkegels, weg von der Fensterscheibe, werden die Wärmeverluste minimiert.
Durch verschiedene Varianten mit symmetrischen und unsymmetrischen Seitenwangen kann der Einbauabstand zum Fenster optimiert werden.
Für öffentliche und gewerbliche Bereiche kann alternativ eine Ausführung mit Unterbaukanal geliefert werden, um Reinigungswasser sicher abzuleiten. Diese Lösung bietet sich ebenfalls an, wenn kein Beckenumgang vorhanden ist. Die Zuluft kann dann wahlweise auch seitlich über einen Bodenkanal eingeblasen werden.
Zum Schutz vor Beschädigung und Verschmutzung während der Bauphase ist als Zubehör ein Baustellen-Abdeckprofil erhältlich.
Bei erhöhter Korrosionsanforderung (Solebäder) können die Schlitzschienen eloxiert sowie alle Befestigungselemente (Querstreben, Schrauben, Muttern usw.) in Edelstahl V4A geliefert werden.
ASS symmetrische Ausführung
ASU unsymmetrische Ausführung
| Baugröße | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Anzahl Schlitze | 1 | 2 | 3 | 4 | 5 |
| Wirksame Schlitzbreite mm | 8 | 16 | 24 | 32 | 40 |
| Empfohlene Luftleistung m³/h je lfdm | 75 | 150 | 225 | 300 | 375 |
| Maximale Luftleistung m³/h je lfdm | 85 | 170 | 255 | 340 | 425 |
| Typ | ASS-1 | ASS-2 | ASS-3 | ASS-4 | ASS-5 |
| Typ | ASU-1 | ASU-2 | ASU-3 | ASU-4 | ASU-5 |
Bodenschlitzschiene AS
2 Typen (ASS / ASU)
5 Baugrößen
2 Ausführungsvarianten
Zubehör
- Diffusions-Luftverteilblech AS-DLV
- Steckverbinder AS-STV
- Enddeckel AS-END
- Winkelecke AS-WE
- Baustellen-Abdeckprofil AS-AP
Befestigungsschiene
- Befestigungsschiene AS-BF
Unterbaukanal
- Unterbaukanal UBK
- Ausschnitt UBK rund / rechteckig
- Ablaufstutzen UBK
- Zuluftstutzen UBK rechteckig
- Zuluftstutzen UBK rund
- Winkelecke UBK
Allgemeine Planungshinweise
- Gesamtlänge der Schlitzschiene ermitteln
- Baugröße der Schlitzschiene bestimmen
- Ausführungsvariante festlegen (ASS / ASU / Standard mit Befestigungsschiene / Ausführung mit Unterbaukanal)
- Zubehör auswählen
- Fußbodenaufbauhöhe ermitteln und entsprechend Baugröße der Befestigungsschiene bzw. des Unterbaukanals festlegen
- Lage und Anzahl der Einspeisungen festlegen
