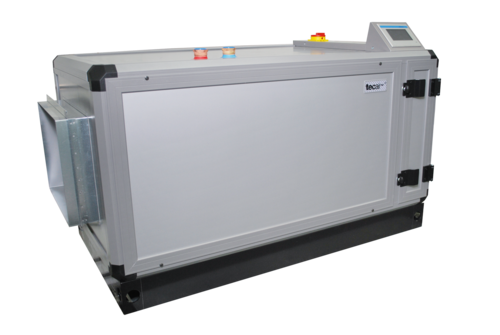

Wärmepumpen-Kanalgerät
Auf einen Blick
Beschreibung
Technische Daten
Konfiguration
Planungs- & Montagehinweise
- Kanalgerät zur Aufstellung im Technikraum
- 2 Baugrößen
- Verschiedene Luftführungsvarianten – dadurch einfache Kanalführung
- Umfangreiche Funktions- und Ausstattungsmerkmale
- Gutes Hallenklima durch stetige Außenluftbeimischung (Zubehör)
- Einfache Heizungsanbindung durch Kompakt-Regelstation
- Umfangreiches Zubehör
- Abgestimmtes Luftführungssystem
- Energiesparender EC-Gleichstrommotor
- Wärmerückgewinnung mittels Wärmepumpenprinzip
- Einfache menügeführte Bedienung
- Optional mit Integriertem Webserver
- Protokollierung von Alarmen und beliebigen Anlagendaten (Istwerte etc.)
- Umfangreiche Softwareoptionen durch einfache Konfiguration
- Umschaltung zwischen Nutz- und ECO-Betrieb über interne Schaltuhr, Fernbedienung oder potentialfreiem Kontakt, z. B. Rolloabdeckung
- Außentemperaturabhängige Feuchteschiebung
- Min.- und Max.-Begrenzung der Zulufttemperatur
- Diverse Bus-Schnittstellen
Geräteausstattung
Ventilator, Wärmepumpeneinheit zur Energierückgewinnung (mit Verdichter, Verdampfer, Verflüssiger, Filtertrockner, Sicherheitskältemittel R407C), Kondensat-Auffangwanne, Heizregister, Luftfilter, Schalteinheit mit Regelung
Gehäuse
Stabile, korrosionsbeständige Profilrahmenkonstruktion aus Aluminium-Hohlkammerprofilen, pulverbeschichtet. Die Profile sind mittels eingearbeiteter Kunststoffstege thermisch entkoppelt, so dass der Wärmeübergang zwischen den Gerätekammern und der Umgebung minimiert wird. Verkleidungspaneele mit hochisolierendem Hydrotec-Schaumkern. Umlaufender Untersockel.
Zuluftventilator
mit energiesparenden, stufenlosen EC-Gleichstrommotoren.
Abluftfilter
Einschubrahmen mit Z-Line-Filter. Filterzelle mit plissiertem Filtermedium, voll veraschbar und metallfrei.
Wärmepumpeneinheit
Wärmepumpeneinheit mit vollhermetischem Rollkolben-/Scroll-Verdichter, Verdampfer epoxidharzbeschichtetem Kondensator; Bypassklappe, Kondensatwanne mit Ablauf
Schaltschrank und Regelung
Im Gerät integriert mit allen Baugruppen für sämtliche Regelungs- und Überwachungsaufgaben
Steuerungspaket mit Touch-Panel-Steuerung UNICON C , 4,3" Farbdisplay, integriert in Bedienkonsole.
Diverse Schnittstellen (Ethernet TCP/IP, CAN, OPC, RS484, RS232) ermöglichen die Anbindung an Gebäudeleit- oder Fremdsysteme. Durch den optional integrierten Webserver kann die Bedienung oder Datenübertragung auch per Internet erfolgen. Diverse Softwareoptionen.
| Baugröße | 50 | 85 |
|---|---|---|
| Nenn-Volumenstrom m3/h | 1200 | 2100 |
| Entfeuchtungsleistung (nach VDI 2089) 1) kg/h | 5,1 | 8,5 |
| Entfeuchtungsleistung bei 20 % Außenluftanteil (L + 26 °C / 43 % r. F.) kg/h | 5,9 | 9,8 |
| Wasseroberfläche max.2) (ohne / mit Außenluftanteil) m² | bis 50 / 60 | 40 – 70 / 80 |
| Temperatur-Einsatzgrenze °C | +15 bis +35 | |
| Aufnahmeleistung KW | 2,1 | 3,6 |
| Spannung V | 400 | 400 |
| Typ | WPU-50 | WPU-85 |
1) genaue Berechnung nach VDI 2089 erforderlich
Gerät
2 Baugrößen
4 Ausführungsvarianten
Alternativausstattung
- Anschlussstutzen für Übergang auf ISO-Kanal
- Anschlussstutzen (Sondermaß)
- Anschlussstutzen für Übergang auf Rundkanal
- Umrüstung für externe Montage der Steuerung
- Kanal-Feuchte/Temperatur-Messumformer
- Kanal-Feuchte/Temperatur-Messumformer f. erh. Anf.
Zusatzausstattung
- Beckenwasserkondensator
- Höhenverstellbare Füße
- Raum- / Wassertemperatur-Differenzregelung
- Elektronische Filterüberwachung mit Druckanzeige
- Aufschaltung Nutz-/ECO-Betrieb
- Regelung Zusatzheizung
- Strömungswächter in Verbindung mit Beckenwasserwärmetauscher
- Aufschaltung Störmeldung Kondensatpumpe
- Schnittstelle RS485 OSPA, OSF
- Schnittstelle Ethernet OPC-Protokoll
- Universelle I/O-Schnittstelle (0..10V) + DE / DA
- Schnittstelle Ethernet Modbus-TCP Protokoll V1.0
- Schnittstelle RS 485 Modbus-RTU Protokoll V1.0
- Webserver integriert in UNICON C
- VPN-Fernwartungsrouter incl. Cloudportal
- Schnittstelle KNX/EIB
- Schnittstelle Ethernet Sopra-Cloud Portal
- Schnittstelle Ethernet Modbus-TCP Protokoll V2.0
- Schnittstelle RS 485 Modbus-RTU Protokoll V2.0
Zubehör
- Kompakt-Regelstation
- Set Außenluft
- Set Fortluft
- Motorabsperrklappe (Außenluft / Fortluft)
- Montagekit f. Steuerung extern Wandmontage
- Montagekit f. Steuerung extern Unterputzmontage
- CAN-Buskabel 2x2x0,25 mm²
- Fernbedienung W-FBS Standard
- Ersatzfilter
Allgemeine Planungshinweise
- Bestimmung der Baugröße (gem. VDI 2089)
- Platzbedarf bestimmen und entsprechenden Aufstellungsort festlegen
- Größe der Einbringöffnung überprüfen
- Elektro-Zuleitung zum Gerät vorsehen
- Elektro-Kabel vom Gerät zum Außentemperaturfühler vorsehen
- Elektro-Kabel vom Gerät z. Raum-Feuchte-/ Temperatur-Messumformer (entfällt bei Option „Kanal-Feuchte-/ Temperatur-Messumformer”)
- Evtl. Elektro-Kabel vom Gerät zu Optionen und Zubehör vorsehen
- Rohrleitung Heizungsanschluss (Vor- und Rücklauf) zum Gerät vorsehen
- Kondensatleitung vom Gerät zum Abwasserkanal vorsehen
- Anzahl, Länge, Typ und Lage der Zuluft-Bodenschlitzschienen festlegen
- Leitungsführung und Dimension für Zuluftkanal festlegen
- Anzahl, Größe und Lage der Abluftgitter festlegen
- Leitungsführung und Dimension für Abluftkanal festlegen
- Lage und Größe der Außenluftöffnung festlegen
- Leitungsführung und Dimension für Außenluftkanal festlegen
- Lage und Größe der Fortluftöffnung festlegen
- Leitungsführung und Dimension für Fortluftkanal festlegen
