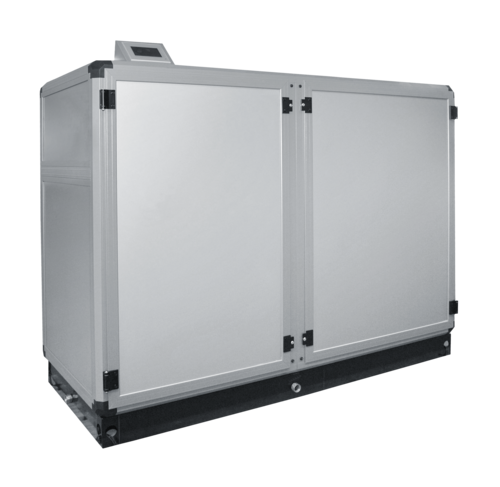

Kompaktes Kanalgerät
Auf einen Blick
Beschreibung
Technische Daten
Konfiguration
Planungs- & Montagehinweise
- Kanalgerät zur Aufstellung im Technikraum – Keine störenden Geräte in der Schwimmhalle
- 2 Baugrößen von 1250 bis 2000 m³/h
- Verschiedene Luftführungsvarianten – dadurch einfache Kanalführung
- Thermisch entkoppeltes Gehäuse
- Umfangreiche Funktions- und Ausstattungsmerkmale
- Gutes Hallenklima durch stetige Außenluftbeimischung
- Einfache Heizungsanbindung durch Kompakt-Regelstation
- Umfangreiches Zubehör
- Abgestimmtes Luftführungssystem
- Stetige Leistungsanpassung mittels energiesparenden, stufenlosen EC-Gleichstrommotoren
- Zusätzliche Einsparung und Geräuschminderung durch bedarfsabhängigen, stufenlosen Betrieb
- Besserer Wirkungsgrad der Energierückgewinnung bei reduzierter Luftmenge
- Abgleich zw. Zu- und Abluftmenge kann höchst präzise durchgeführt werden (Unterdruckeinstellung
-
Touch-Panel-Steuerung mit 4,3" Farbdisplay
- Einfache menügeführte Bedienung
- Integrierter Webserver
- Protokollierung von Alarmen und beliebigen Anlagendaten (Istwerte etc.)
- Umfangreiche Softwareoptionen durch einfache Konfiguration
- Umschaltung zwischen Nutz- und Ecobetrieb über interne Schaltuhr oder Fernbedienung
- Außentemperaturabhängige Feuchteschiebung
- Min.- und Max.-Begrenzung der Zulufttemperatur
- Diverse Bus-Schnittstellen
Geräteausstattung
Zuluftventilator, Abluftventilator, Mischluftkammer, PWW-Heizregister, Kreuzstrom-Wärmetauscher und Wärmepumpeneinheit zur Energierückgewinnung, Kondensat-Auffangwanne, Außen- und Abluftfilter, Schaltschrank mit Regelung
Gehäuse
Stabile, korrosionsbeständige Profilrahmenkonstruktion aus Aluminium-Hohlkammerprofilen, pulverbeschichtet. Die Profile sind mittels eingearbeiteter Kunststoffstege thermisch entkoppelt, so dass der Wärmeübergang zwischen den Gerätekammern und der Umgebung minimiert wird. Verkleidungspaneele mit hochisolierendem Hydrotec-Schaumkern. Umlaufender Untersockel.
Zuluft-/Abluftventilator
mit energiesparenden, stufenlosen EC-Gleichstrommotoren.
Mischkammer
als Außenluft-Umluft-Mischkammer mit zwei gegenläufig öffnenden Jalousie-Klappen.
Lufterhitzer
Ausziehbarer Wärmetauscher für Warmwasserbetrieb.
Zuluft-/Abluftfilter
Einschubrahmen mit Z-Line-Filter. Filterzelle mit plissiertem Filtermedium, voll veraschbar und metallfrei.
Energierückgewinnung
Plattenwärmetauscher zur Wärmerückgewinnung der in den Luftströmen enthaltenen sensiblen und latenten Wärmeenergie.
Beschichtete Edelstahl-Kondensatwanne mit seitlichem Ablaufstutzen.
Wärmepumpeneinheit
Wärmepumpeneinheit mit vollhermetischem Rollkolben-/Scroll-Verdichter, Verdampfer epoxidharzbeschichtet; Kondensator; Bypassklappe, Kondensatwanne mit Ablauf
Schaltschrank und Regelung
Im Gerät integriert mit allen Baugruppen für sämtliche Regelungs- und Überwachungsaufgaben
Steuerungspaket mit Touch-Panel-Steuerung UNICON C , 4,3" Farbdisplay, integriert in Bedienkonsole.
Diverse Schnittstellen (Ethernet TCP/IP, CAN, OPC, RS484, RS232) ermöglichen die Anbindung an Gebäudeleit- oder Fremdsysteme. Durch den optional integrierten Webserver kann die Bedienung oder Datenübertragung auch per Internet erfolgen. Diverse Softwareoptionen.
| Baugröße | 1 | 2 |
|---|---|---|
| Nenn-Volumenstrom m3/h | 1250 | 2000 |
| Entfeuchtungsleistung (nach VDI 2089) kg/h | 7,6 | 12,6 |
| Entfeuchtungsleistung (bei Umluftbetrieb 30 °C / 60 % rF) 1) kg/h | 3,7 (2,1 *)) | 6,5 (2,9 *)) |
| Für Wasseroberfläche max. 1) m2 | 25 - 45 | 40 - 80 |
| Temperatur-Einsatzgrenze °C | +15 bis +35 | |
| Aufnahmeleistung KW | 1,8 | 2,3 |
| Spannung V | 400 | 400 |
| Typ | WRPC-K-1 | WRPC-K-2 |
1) genaue Berechnung nach VDI 2089 erforderlich
*) Niedertemperatur-Variante
Gerät
2 Baugrößen
8 Ausführungsvarianten
Alternativausstattung
- Variante Niedertemperatur
- Anschlussstutzen für Übergang auf ISO-Kanal
- Anschlussstutzen (Sondermaß)
- Anschlussstutzen für Übergang auf Rundkanal
- Niedertemperatur-PWW-Heizregister
- Umrüstung für externe Montage der Steuerung
- Kanal-Feuchte/Temperatur-Messumformer
- Kanal-Feuchte/Temperatur-Messumformer f. erh. Anf.
Zusatzausstattung
- Beckenwasserkondensator
- Höhenverstellbare Füße
- Komfort-Feuchteschiebung
- Raum- / Wassertemperatur-Differenzregelung
- Volumenstromregelung m. Druck-Messumformer
- Elektronische Filterüberwachung mit Druckanzeige
- Aufschaltung Nutz-/ECO-Betrieb
- Regelung Zusatzheizung
- Aufschaltung Brandschutzklappe
- Aufschaltung BMA / Rauchmelder mit Rückmeldung
- Rauchmelder mit VDS-Zulassung incl. Steuerung
- Zwangsabschaltung durch Feuerungsstätte
- Aufschaltung Störmeldung Kondensatpumpe
- Aufsch. ext. Schaltkontakt "Zwangslüften"
- Zusätzlicher Schaltausgang "Zwangslüften" m. Nachlauf
- Schnittstelle RS485 OSPA, OSF
- Schnittstelle Ethernet OPC-Protokoll
- Universelle I/O-Schnittstelle (0..10V) + DE / DA
- Schnittstelle Ethernet Modbus-TCP Protokoll V1.0
- Schnittstelle RS 485 Modbus-RTU Protokoll V1.0
- Webserver integriert in UNICON C
- VPN-Fernwartungsrouter incl. Cloudportal
- Schnittstelle KNX/EIB
- Schnittstelle Ethernet Sopra-Cloud Portal
- Schnittstelle Ethernet Modbus-TCP Protokoll V2.0
- Schnittstelle RS 485 Modbus-RTU Protokoll V2.0
Zubehör
- Kompakt-Regelstation
- Montagekit f. Steuerung extern Wandmontage
- Montagekit f. Steuerung extern Unterputzmontage
- CAN-Buskabel 2x2x0,25 mm²
- Fernbedienung W-FBS Standard
- Ersatzfilter (Satz)
Allgemeine Planungshinweise
- Bestimmung der Baugröße (gem. VDI 2089)
- Platzbedarf bestimmen und entsprechenden Aufstellungsort festlegen
- Größe der Einbringöffnung überprüfen
- Elektro-Zuleitung zum Gerät vorsehen
- Elektro-Kabel vom Gerät zum Außentemperaturfühler vorsehen
- Elektro-Kabel vom Gerät z. Raum-Feuchte/ Temperatur-Messumformer (entfällt bei Option „Kanal-Feuchte/ Temperatur-Messumformer”)
- Evtl. Elektro-Kabel vom Gerät zu Optionen und Zubehör vorsehen
- Rohrleitung Heizungsanschluss (Vor- und Rücklauf) zum Gerät vorsehen
- Kondensatleitung vom Gerät zum Abwasserkanal vorsehen
- Anzahl, Länge, Typ und Lage der Zuluft-Bodenschlitzschienen festlegen
- Leitungsführung und Dimension für Zuluftkanal festlegen
- Anzahl, Größe und Lage der Abluftgitter festlegen
- Leitungsführung und Dimension für Abluftkanal festlegen
- Lage und Größe der Außenluftöffnung festlegen
- Leitungsführung und Dimension für Außenluftkanal festlegen
- Lage und Größe der Fortluftöffnung festlegen
- Leitungsführung und Dimension für Fortluftkanal festlegen
